42步進電機參數詳細
42步進電機參數詳細

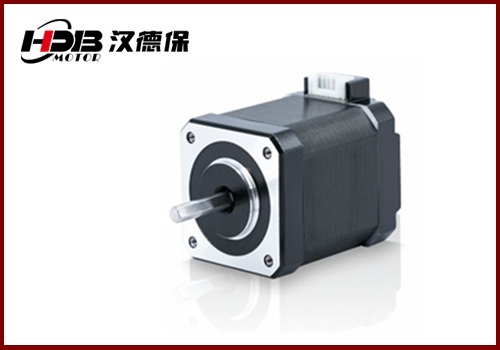

步進電機的應用非常廣泛，其中常見的尺寸當屬于為42、57這兩個尺寸，42是指直徑42mm的步進電機、因此得命名為42步進電機，下面以漢德保的42步進電機為例，詳細表達一下42步進電機詳細參數：
型號
保持力矩
（N.m）
額定電流
（A）
轉動慣量
（g.cm2）
機身長
（mm）
推薦驅動器
SM1702-[2]
0.30
1.4
33.0
≤35.0
S-224D
12-48VDC
SM1703-[2]
0.43
1.7
56.0
≤41.0
SM1704-[2]
0.53
2.0
77.0
≤48.0
SM1705-[2]
0.72
2.0
123.0
≤61.0
1、型號中的[2]：2為雙出軸；單出軸省略。
2、以上列表的“推薦驅動器”為脈沖型步進電機驅動器，還可以為客戶提供：總線型步進驅動器（RS485、CANopen、EtherCAT等通訊控制）；智能型步進驅動器（電位器調速、內置PLC編程等功能）。
3、步進電機不是恒轉矩電機，運行轉速越高輸出轉矩會越小，所以關注電機保持轉矩參數的同時更應當關注在實際，工作轉速下電機的輸出轉矩（可參考動態力矩曲線圖）；并且我們建議預留1.5倍的余量，以免出現過載情況下步進電機丟步的現象。
電感精度：±20%
電阻精度：±10%
允許溫升：＜80℃（額定電流，二相通電）
環境溫度：-20攝氏度~50攝氏度（無結冰）
環境濕度：85%以下（無結露）
介質環境：85%以下低于40℃，57%以下低于50℃（無結露）
絕緣級別：B級（+130℃）
絕緣耐壓：AC 500V 1Min
絕緣電阻：100MΩ MIN DC 500V
以上就是漢德保42步進電機的詳細參數，廣泛應用于機床，醫療機械，紡織機械，輸送機械，印刷機械等等自動化機械設備。詳細了解請咨詢在線客服！同類文章排行
