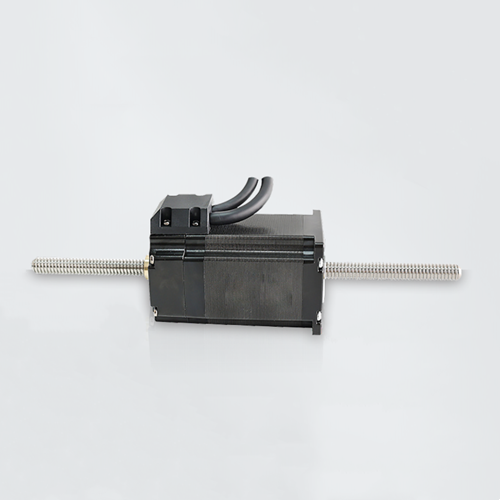

貫穿式42mm直線絲桿滾珠步進電機
-
1、螺母往復運動；
2、最大推力300N；
3、機身長度、絲桿長度、導程可根據要求定制。
- 咨詢熱線：15817488109
-
-
規格參數
-
產品特性
-

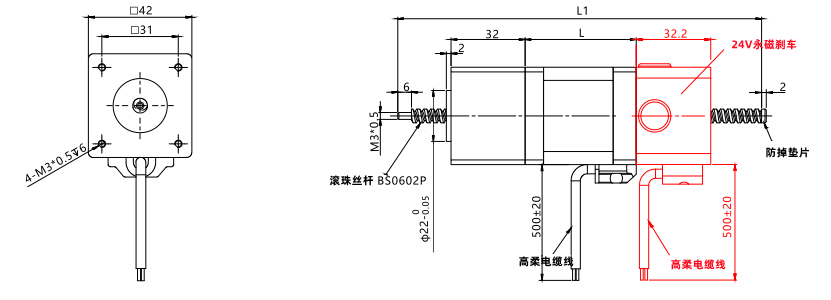

外形尺寸
-

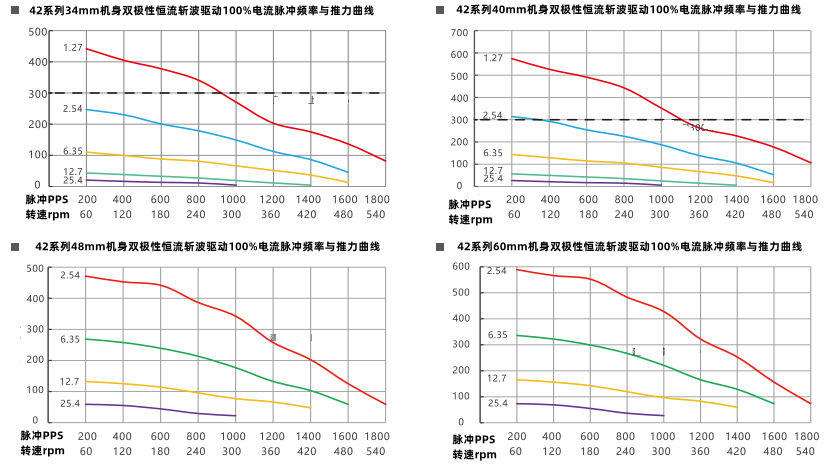

矩頻曲線
-
資料下載
-
聯系我們
命名規則：
17N3415G0606-X-□□□
|
規格 |
說明 |
|
17 |
電機外徑：42mm |
|
N |
電機類型：貫穿式 |
|
34 |
機身長度：34mm |
|
15 |
額定電流：1.5A |
|
G |
絲桿代碼：滾珠絲桿 |
|
□ |
配件代碼：E1(1000線編碼器）、E2（2000線編碼器）、 B（剎車）、C（一體式） |
|
□ |
絲桿導程 |
|
□ |
絲桿長度：□mm |
|
□□□ |
絲桿端部加工定制表：G光軸、A一字槽、M內螺紋 |
電機參數:
產品型號
電壓
額定
電流
保持
力矩
機身長
推薦
驅動器
17N3415G0606-X-□□□
2.6V
1.5A
0.25N.m
34mm
脈沖型S-224D
17N4015G0606-X-□□□
3.3V
1.5A
0.4N.m
40mm
17N4825G0606-X-□□□
2V
2.5A
0.5N.m
48mm
17N6025G0606-X-□□□
2.5V
2.5A
0.7N.m
60mm
漢德保電機可根據客戶要求定制：繞線參數、出線方式。
漢德保其他類型驅動器有：功能型（開關型、模擬量型）、總線型（RS485、CANopen、EtherCAT等）
絲桿參數：
|
絲桿代碼 |
絲桿直徑 |
導程 |
精度等級 |
定位精度 |
軸向間隙 |
|
0801 |
8mm |
1 |
C7 |
±0.05 |
≤0.03 |
|
0802 |
2 |
||||
|
1202 |
12mm |
2 |
|||
|
1205 |
5 |
||||
|
1210 |
10 |
請注意：
1、絲桿端頭可根據客戶要求加工；
2、電機可選配剎車和編碼器；
3、絲桿長度、絲桿直徑、導程可定制。
